THLA/1500-2
THLA - рекордсмен среди светильников
Этот светильник для спортивных сооружений уже стал легендарным. Он уже давно известен и по сей день признается настоящим «спортсменом»: из прочного стального листа, с металлической решеткой, удерживающей удары мячей. Эта решетка защищает также и от теннисных мячиков.
Устанавливать эти светильники можно накладным способом или на подвесе, сплошной световой полосой или на шинопроводе с расстояниями, по вертикали или по горизонтали. Возможно всё.
|
|
|
|
|
|
|---|---|---|---|---|
| THLA/1500-2 решетка, белая прямой широконаправленный свет | ||||
|
THLA/1500-2
|
LED 9700 840
|
vw RAL 9016
|
DALI2
|
|
THLA/1500-2LED 9700 840vw RAL 9016DALI2
| пара́метры | |
|---|---|
| категория | светильник для спортзалов |
| тип | THLA/1500-2 LED 9700 840 DALI2 vw RAL 9016 |
| номер заказа | 68120026600 |
| код EAN | 4020863281435 |
| но́мер тамо́женного тари́фа | 94051190 |
| Знак прохождения контроля | IP 20, класс защиты I, F, Стойкость к ударам теннисных мячей, Стойкость к ударам мячей, Indoor, CE |
| Степень ударопрочности IK | IK03 |
| Температура окружения | ta 25°C |
| Особые свойства | Готовность к IoT «Ready for IoT» |
| Гарантийный срок | 5 лет |
| Государственные программы поддержки | BEG - государственные субсидии для энергосберегающих зданий (действительна только для Германии) |
| электротехника | |
|---|---|
| Балласт | Электронный драйвер DALI2 (1 шту́ка) |
| Мощность системы | 76W |
| сетевое напряжение | 230V/50Hz |
| автомати́ческий предохрани́тель (пусковой ток) | 12 штук/B10 20 штук/B16 21 штук/C10 34 штук/C16 |
| класс энергосбережения/Источник света | B |
| Оптика | |
|---|---|
| Оснастка | LED, цветопередача/оттенок света CRI ≥ 80 / 4000K |
| Допуск для координаты цветности (MacAdam) | 3SDCM |
| Фотобиологическая безопасность (светильник) | RG1 |
| Номинальный световой поток | 9719lm |
| Срок службы LED | 50000h L80/B10 (Tq 25°C) |
| светоотдача светильников | 128lm/W |
| Угол излучения | 95° |
| UGR поп./вдоль | 19.5 / 19.8 |
| Механика | |
|---|---|
| цвет корпуса | белый стандартный для электротехники RAL 9016 |
| размеры (LxWxH/DxH) | 1548mm x 312mm x 90mm |
| вес (нетто) | 15.22kg |
| Cable entry KE (X/Y) | 0mm/0mm |
| Вид монтажа | Потолочная одиночная установка, Монтаж потолочных магистралей, установка отдельных светильников на подвесе, маятнково-подвесные световые полосы, сборка несущих шин |
| монтажный поворотный уголок | макс. 38° поперечная ось /Установка с принадлежностями - уголок, цепочка и поперечная ось/Установка с принадлежностями на шинопроводе, макс. 45° |
Материалы для скачивания
Технический паспорт
Текст для тендерных предложений
Инструкция по монтажу
Иллюстрации изделий
Relux ROLFZ файл
EULUMDAT файл
файл IES
BIM RFA файл
Расчет света
Текст для тендерных предложений
светильник для спортзалов; корпус из стального листа Цвет корпуса белый стандартный для электротехники RAL 9016; Прямое широконаправленное распределение света через решетку из стального листа со стабильными гладкими перегородками; белая лакировка подобно RAL 9016; с V-образным отражательным профилем, откидывается с одной стороны; выдерживает удары мячей. Решетка крепится на пружинных затворах, выдерживающих удары мячей, которые можно открыть только с помощью инструментов. Оснастка: один светодиодный модуль Regiolux цветность света - белый нейтральный (840) с предельно малым отклонением цветовой температуры и высоким коэффициентом цветопередачи Ra (выше 80); Источник света и драйвер являются съемными в соответствии с требованиями экодизайна ЕС 2019/2020 и могут быть заменены на заводе. Подключение к сети через 5-полюсную присоединительную клемму втычного контакта.; с переключающим преобразователем для дежурного освещения, по запросу. Аксессуары для подвесного монтажа заказываются отдельно. Для электрического подключения к шине SDT необходимо отдельно заказать универсальный монтажный лоток SDGU BAM/ THLA.
размеры (LxWxH/DxH): 1548mm x 312mm x 90mm
Cable entry KE (X/Y): 0mm/0mm
Угол излучения: 95°
Оснастка: LED, цветопередача/оттенок света CRI ≥ 80 / 4000K
Допуск для координаты цветности: 3SDCM
Фотобиологическая безопасность (светильник): RG1
Срок службы LED: 50000h L80/B10 (Tq 25°C)
Номинальный световой поток: 9719lm
светоотдача светильников: 128lm/W
Балласт: Электронный драйвер DALI2 (1 шту́ка)
Мощность системы: 76W
класс энергосбережения/Источник света: B
сетевое напряжение: 230V
сетевая частота: 50Hz
Степень ударопрочности IK: IK03
Температура окружения: ta 25°C
Особые свойства: Готовность к IoT «Ready for IoT»
UGR поп./вдоль: 19.5 / 19.8
Знак прохождения контроля: IP20, класс защиты I, F, Стойкость к ударам теннисных мячей, Стойкость к ударам мячей, Indoor, CE
Regiolux GmbH
тип: THLA/1500-2 LED 9700 840 DALI2 vw RAL 9016
номер наименования: 68120026600
Внешняя ссылка на изделие: https://www.regiolux.de/ru/article/68120026600
Общие условия гарантии: www.regiolux.de/ru/Сервис/Гарантия
размеры (LxWxH/DxH): 1548mm x 312mm x 90mm
Cable entry KE (X/Y): 0mm/0mm
Угол излучения: 95°
Оснастка: LED, цветопередача/оттенок света CRI ≥ 80 / 4000K
Допуск для координаты цветности: 3SDCM
Фотобиологическая безопасность (светильник): RG1
Срок службы LED: 50000h L80/B10 (Tq 25°C)
Номинальный световой поток: 9719lm
светоотдача светильников: 128lm/W
Балласт: Электронный драйвер DALI2 (1 шту́ка)
Мощность системы: 76W
класс энергосбережения/Источник света: B
сетевое напряжение: 230V
сетевая частота: 50Hz
Степень ударопрочности IK: IK03
Температура окружения: ta 25°C
Особые свойства: Готовность к IoT «Ready for IoT»
UGR поп./вдоль: 19.5 / 19.8
Знак прохождения контроля: IP20, класс защиты I, F, Стойкость к ударам теннисных мячей, Стойкость к ударам мячей, Indoor, CE
Regiolux GmbH
тип: THLA/1500-2 LED 9700 840 DALI2 vw RAL 9016
номер наименования: 68120026600
Внешняя ссылка на изделие: https://www.regiolux.de/ru/article/68120026600
Общие условия гарантии: www.regiolux.de/ru/Сервис/Гарантия
Размерный эскиз

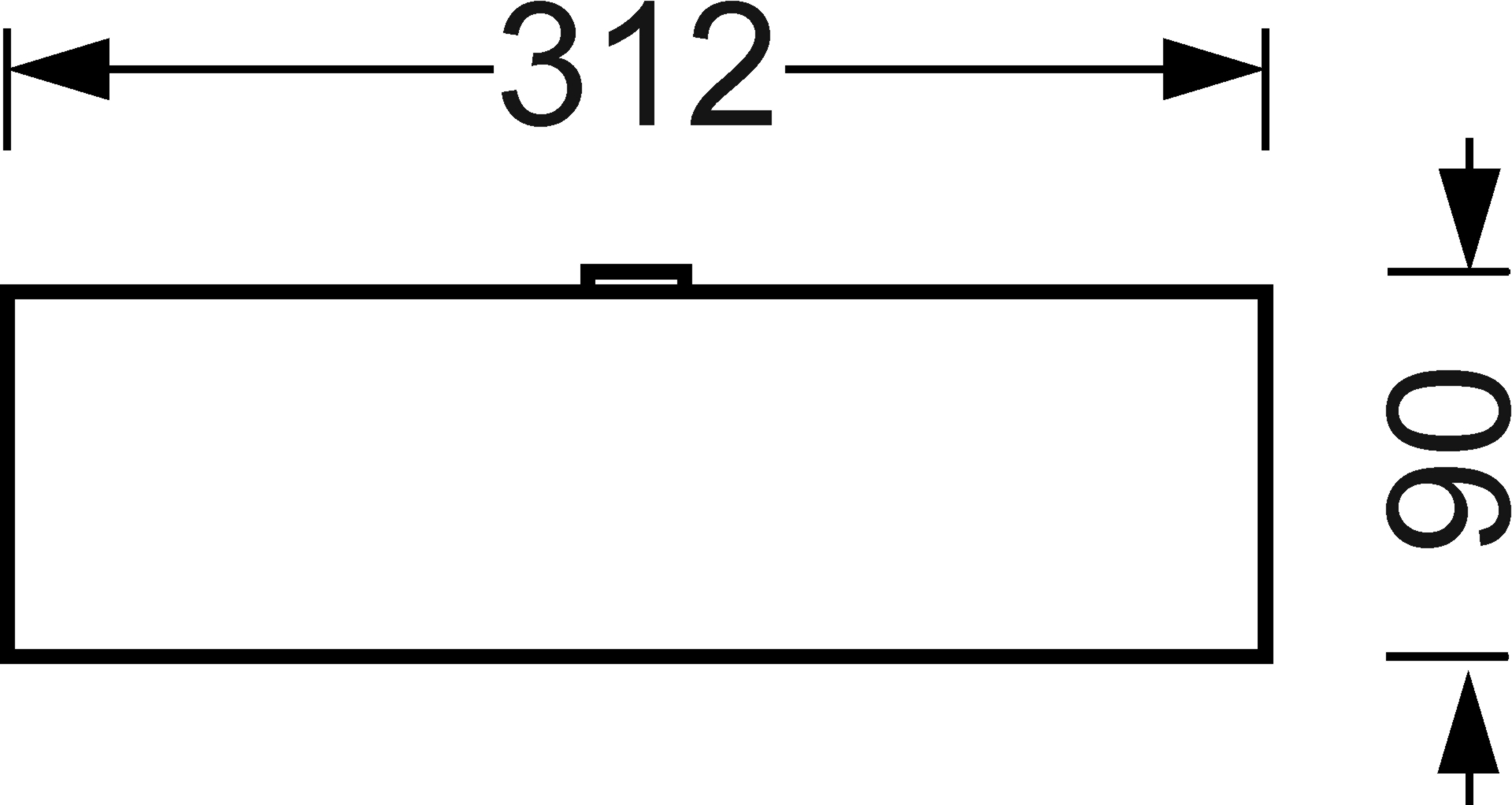

поперечное сечение | (Q)
продольное сечение | (LL)
разные разделы | (EXT)
рисунок взрыв | (EXP)
Ввод для проводов | (KE X/Y)
| размеры | ||
|---|---|---|
| L | 1548 mm | Длина |
| B | 312 mm | Ширина |
| H | 90 mm | Высота |
| A1 | 1300 mm | Расстояние между точками крепежа при одиночной установке |
| A3 | 248 mm | Расстояние между точками крепежа между светильниками в световой п |
| X | 0 mm | Расстояние от ввода проводов до середины светильника по оси X (вдо |
| Y | 0 mm | Расстояние от ввода проводов до середины светильника по оси Y (поп |
Данные для проектирования / оптика
| Опттика | |
|---|---|
| Ссылка | LED 9700lm 840 |
| ηLB | 100 % |
| Φ ↓/↑ | 100 % / 0 % |
| UGR поп./вдоль | 19.5 / 19.8 |
Информационный материал
Принадлежности для:
Принадлежности
1. Несущая трековая шина SDT-Basic, без проводки
2. Соединитель несущих трековых шин SDT-АР
3. Защитная крышка SDTEM
4. Набор подвесов для SDT -WA или SDTT
5. Набор подвесов SDTTK для SDTT или цепочка KK
6. Подвес SDLAD для светильников
7. нижняя заглушка шины SDBAV
2. Соединитель несущих трековых шин SDT-АР
3. Защитная крышка SDTEM
4. Набор подвесов для SDT -WA или SDTT
5. Набор подвесов SDTTK для SDTT или цепочка KK
6. Подвес SDLAD для светильников
7. нижняя заглушка шины SDBAV
