THLE/1500-2

THLE – просто вровень с потолком

Вам больше нравится, когда светильник образует единое целое с потолком? Тогда THLE - именно то, что вам нужно. Этот светильник не только выдерживает удары мячей, как того требует норма DIN 18032, но и экранирует слепящие лучи, что делает его пригодным для теннисных залов.
Разумеется, в нем можно легко реализовать все современные виды управления светом и методы энергосбережения, предложенные командой «Инновативный сервис».


THLE/1500-2 решетка, белая прямой широконаправленный свет
THLE/1500-2	LED 9700 840	vw RAL 9016	DALI2	Выборка

THLE/1500-2LED 9700 840vw RAL 9016DALI2

Изменить выбор наименований

Принадлежности

пара́метры
категория	светильник для спортзалов
тип	THLE/1500-2 LED 9700 840 DALI2 vw RAL 9016
номер заказа	78120026600
код EAN	4020863335534
но́мер тамо́женного тари́фа	94051190
Знак прохождения контроля	IP 20, класс защиты I, F, Стойкость к ударам теннисных мячей, Стойкость к ударам мячей, Indoor, CE
Степень ударопрочности IK	IK03
Температура окружения	ta 25°C
Особые свойства	Готовность к IoT «Ready for IoT»
Гарантийный срок	5 лет
Государственные программы поддержки	BEG - государственные субсидии для энергосберегающих зданий (действительна только для Германии)

электротехника
Балласт	Электронный драйвер DALI2 (1 шту́ка)
Мощность системы	76W
сетевое напряжение	230V/50Hz
автомати́ческий предохрани́тель (пусковой ток)	12 штук/B10 20 штук/B16 21 штук/C10 34 штук/C16
класс энергосбережения/Источник света	B

Оптика
Оснастка	LED, цветопередача/оттенок света CRI ≥ 80 / 4000K
Допуск для координаты цветности (MacAdam)	3SDCM
Фотобиологическая безопасность (светильник)	RG1
Номинальный световой поток	9719lm
Срок службы LED	50000h L80/B10 (Tq 25°C)
светоотдача светильников	128lm/W
Угол излучения	(C0) / 75 ° (C90)
UGR поп./вдоль	19.5 / 19.8

Механика
цвет корпуса	белый стандартный для электротехники RAL 9016
размеры (LxWxH/DxH)	1548mm x 312mm x 90mm
Глубина	83mm
Потолочная система	Cкрыто-симметричная конструкция [VS], потолки с вырезами (AD)
вырез в потолке (ДxШ/диам.)	1535mm x 300mm
глубина встройки	250mm [AD]; 250mm [VS]
вес (нетто)	12.27kg
Вид монтажа	настенная установка отдельных светильников

Материалы для скачивания

Технический паспорт Текст для тендерных предложений Инструкция по монтажу Изображение продукта Relux ROLFZ файл EULUMDAT файл файл IES BIM RFA файл

Расчет света

Текст для тендерных предложений

светильник для спортзалов; Корпус из стального листа с кромкой одинаковой ширины вокруг, загнутой на 7мм вверх, для подвесных потолков на Т-образных траверсах с внешне симметричным рисунком и потолков с вырезом. Цвет корпуса белый стандартный для электротехники RAL 9016; Прямое широконаправленное распределение света через решетку из стального листа со стабильными гладкими перегородками; белая лакировка подобно RAL 9016; с V-образным отражательным профилем, откидывается с одной стороны; выдерживает удары мячей. Решетка крепится подпружиненными затворами, выдерживающими удары мячей и открываемыми только с помощью инструментов. Источник света и драйвер являются съемными в соответствии с требованиями экодизайна ЕС 2019/2020 и могут быть заменены на заводе. Подключение к сети через 5-полюсную присоединительную клемму втычного контакта.; с переключающим преобразователем для дежурного освещения, по запросу. Крепежный хомут BBT для скрыто-симметричных потолочных конструкций или потолков с вырезом, заказывается отдельно.

размеры (LxWxH/DxH): 1548mm x 312mm x 90mm
Потолочная система: Cкрыто-симметричная конструкция [VS], потолки с вырезами (AD)
глубина встройки: 250mm [AD]; 250mm [VS]
вырез в потолке (ДxШ/диам.): 1535mm x 300mm
Угол излучения: (C0) / 75 ° (C90)
Оснастка: LED, цветопередача/оттенок света CRI ≥ 80 / 4000K
Допуск для координаты цветности: 3SDCM
Фотобиологическая безопасность (светильник): RG1
Срок службы LED: 50000h L80/B10 (Tq 25°C)
Номинальный световой поток: 9719lm
светоотдача светильников: 128lm/W
Балласт: Электронный драйвер DALI2 (1 шту́ка)
Мощность системы: 76W
класс энергосбережения/Источник света: B
сетевое напряжение: 230V
сетевая частота: 50Hz
Степень ударопрочности IK: IK03
Температура окружения: ta 25°C
Особые свойства: Готовность к IoT «Ready for IoT»
UGR поп./вдоль: 19.5 / 19.8
Знак прохождения контроля: IP20, класс защиты I, F, Стойкость к ударам теннисных мячей, Стойкость к ударам мячей, Indoor, CE

Regiolux GmbH
тип: THLE/1500-2 LED 9700 840 DALI2 vw RAL 9016
номер наименования: 78120026600
Внешняя ссылка на изделие: https://www.regiolux.de/ru/article/78120026600
Общие условия гарантии: www.regiolux.de/ru/Сервис/Гарантия

Размерный эскиз

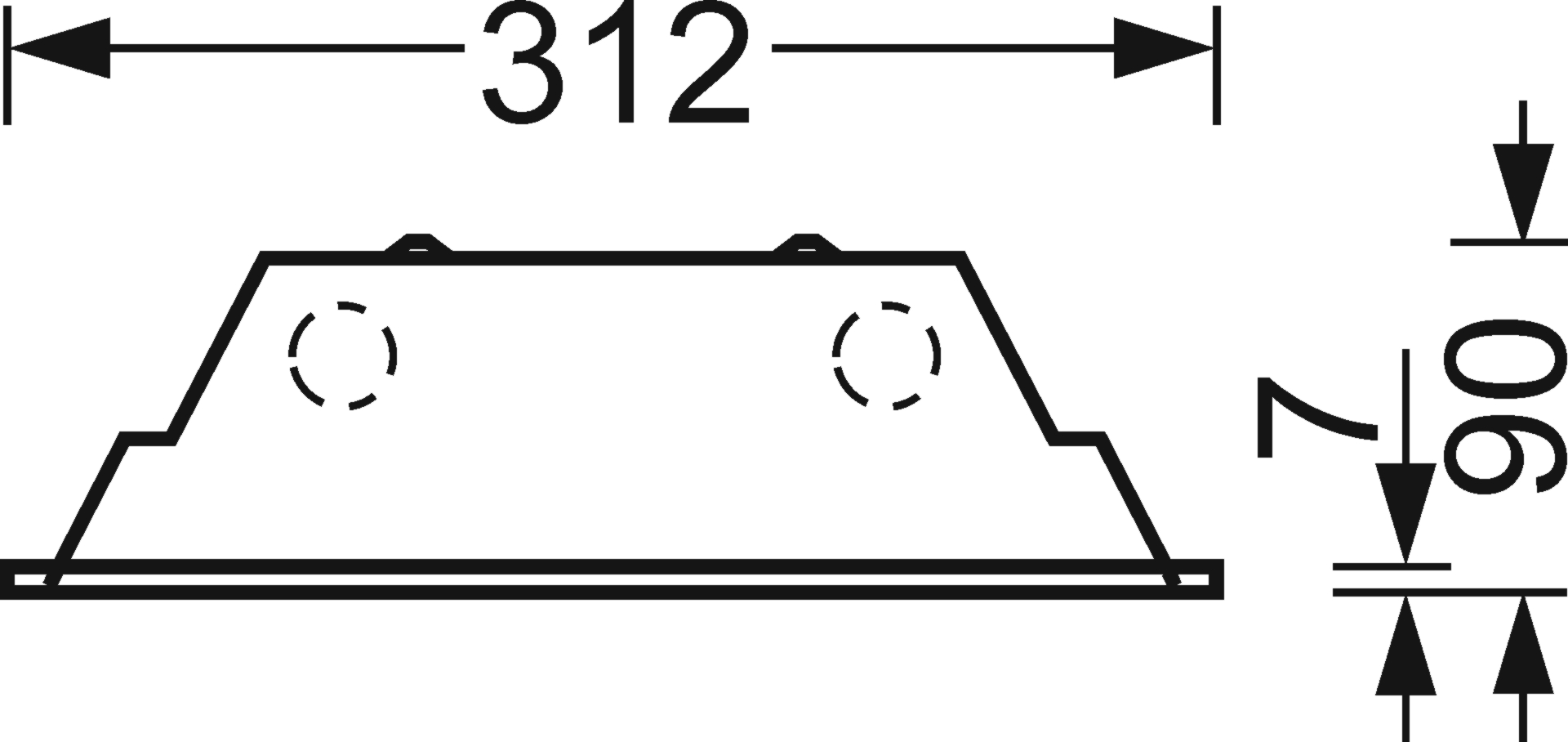

поперечное сечение | (Q)

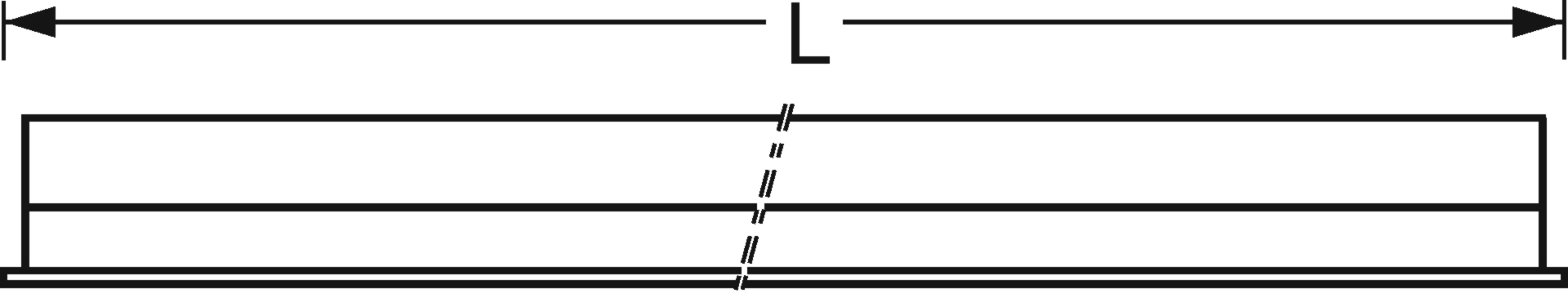

продольное сечение | (L)

размеры
L	1548 mm	Длина
B	312 mm	Ширина
H	90 mm	Высота
T	83 mm	Глубина
DA(L)	1535 mm	Сечение, длина
DA(B)	300 mm	Сечение, ширина
Et(AD)	250 mm	Минимальное расстояние от потолка (потолки с вырезом)
Et(VS)	250 mm	Минимальное расстояние от потолка (скрытая симметричная конструк
MLVS	1550 mm	Модульный размер, длина (скрытая симметричная конструкция)
MBVS	312.5 mm	Модульный размер, ширина (скрытая симметричная конструкция)
