THLA – Leistungs-Sportler unter den Leuchten
Diese Sportstättenleuchte ist eine Legende. Sie ist schon lange dabei und immer noch ein Leistungsträger. Aus stabilem Stahlblech gebaut verfügen Sie über ballwurfsichere Metallraster. Das Raster schützt selbst vor den kleinen Tennisbällen.
Bei der Montage sind die Möglichkeiten vielfältig Anbau- oder Pendelmontage im Lichtband oder auf Abstand an Tragschienen, waagerecht oder geneigt. Alles ist möglich.
|
|
|
|
|
BLP i | |
|---|---|---|---|---|---|
| THLA/1500-1 Raster weiß direkt breitstrahlend | |||||
|
THLA/1500-1
|
LED 4900 840
|
vw RAL 9016
|
ET
|
399,90 €
|
|
i Die angegebenen Preise sind unverbindliche Preisempfehlungen für den deutschen Markt. Alle Preise gelten ohne Mehrwertsteuer.
THLA/1500-1LED 4900 840vw RAL 9016ET
| KENNDATEN | |
|---|---|
| Kategorie | Sportstättenleuchte |
| Typ | THLA/1500-1 LED 4900 840 ET vw RAL 9016 |
| Bestellnummer | 68110014100 |
| EAN-Nummer | 4020863281404 |
| Stat. Waren-Nr. | 94051190 |
| Prüfzeichen | IP 20, Schutzklasse I, F, Tennisballsicherheit, Ballwurfsicherheit, Indoor, CE |
| Stoßfestigkeitsgrad-IK | IK03 |
| Umgebungstemperatur | ta 25°C |
| Garantiezeit | 5 Jahre |
| Staatliche Förderprogramme | BEG - Bundesförderung für effiziente Gebäude (gültig nur für Deutschland) |
| ELEKTROTECHNIK | |
|---|---|
| Betriebsgerät | Elektronischer Treiber (1 Stück) |
| Systemleistung | 38W |
| Netzspannung | 230V/50Hz |
| LS-Schalter (Einschaltstrom) | 16 Stück/B10 26 Stück/B16 27 Stück/C10 44 Stück/C16 |
| Energieeffizienzklasse/Lichtquelle | B |
| LICHTTECHNIK | |
|---|---|
| Bestückung | LED, Farbwiedergabe/Lichtfarbe CRI ≥ 80 / 4000K |
| Farborttoleranz (MacAdam) | 3SDCM |
| Photobiologische Sicherheit (Leuchte) | RG1 |
| Bemessungslichtstrom | 4860lm |
| LED-Lebensdauer | 50000h L80/B10 (Tq 25°C) |
| Leuchten Lichtausbeute | 128lm/W |
| Ausstrahlungswinkel | 95° |
| UGR q/l | 19.2 / 19.5 |
| MECHANIK | |
|---|---|
| Gehäusefarbe | verkehrsweiß RAL 9016 |
| Abmessungen (LxBxH/DxH) | 1548mm x 184mm x 90mm |
| Gewicht (netto) | 9.55kg |
| Kabeleinführung KE (X/Y) | 0mm/70mm |
| Montageart | Deckenanbau-Einzelmontage, Deckenanbau-Lichtbandmontage, Pendel-Einzelmontage, Pendel-Lichtbandmontage, Tragschienen-Montage |

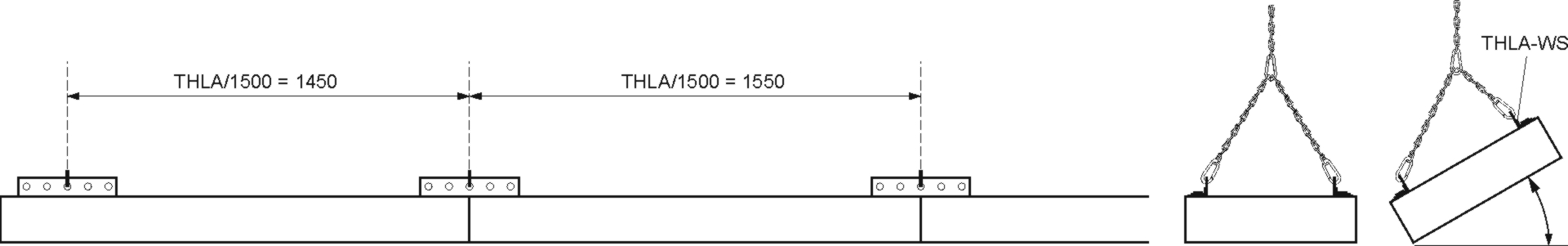

| Montage-Drehwinkel | 45° max. Querachse/Montage mit Zubehör an der Tragschiene |
Downloads
Produktdatenblatt
Ausschreibungstext
Montageanleitung
Produktbilder
Relux ROLFZ Datei
EULUMDAT Datei
IES Datei
BIM RFA Datei
Lichtberechnung
Ausschreibungstext
Sportstättenleuchte; Stahlblechgehäuse Gehäusefarbe verkehrsweiß RAL 9016; Lichtverteilung direkt breitstrahlend mittels Metallraster, Stahlblech, mit stabilen, glatten Querlamellen; weiß lackiert ähnlich RAL 9016; mit V-Reflektor, einseitig abklappbar; ballwurfsicher. Rasterbefestigung über federnde, ballwurfsichere Verschlüsse, die nur mit Werkzeug zu öffnen sind; Bestückung 1x Regiolux LED-Einheit Lichtfarbe neutralweiß (840) mit sehr guter Farbkonsistenz und hoher Farbwiedergabe Ra>80; Die Lichtquelle und der Treiber sind entsprechend der Ökodesign-Anforderung EU 2019/2020 entnehmbar und kann im Werk getauscht werden. Elektrischer Anschluss über 3-polige Anschlussklemme in Steckkontakt-Technik; mit Umschaltkonverter für Notlichtbetrieb auf Anfrage. Für eine Pendelmontage sind die Zubehöre separat zu bestellen. Zur elektrischen Anbindung an die SDT-Schiene, SDGU BAM/ THLA Universalmontage Geräteträger, ist separat zu bestellen.
Abmessungen (LxBxH/DxH): 1548mm x 184mm x 90mm
Kabeleinführung KE (X/Y): 0mm/70mm
Ausstrahlungswinkel: 95°
Bestückung: LED, Farbwiedergabe/Lichtfarbe CRI ≥ 80 / 4000K
Farborttoleranz: 3SDCM
Photobiologische Sicherheit (Leuchte): RG1
LED-Lebensdauer: 50000h L80/B10 (Tq 25°C)
Bemessungslichtstrom: 4860lm
Leuchten Lichtausbeute: 128lm/W
Betriebsgerät: Elektronischer Treiber (1 Stück)
Systemleistung: 38W
Energieeffizienzklasse/Lichtquelle: B
Netzspannung: 230V
Netzfrequenz: 50Hz
Stoßfestigkeitsgrad-IK: IK03
Umgebungstemperatur: ta 25°C
UGR q/l: 19.2 / 19.5
Prüfzeichen: IP20, Schutzklasse I, F, Tennisballsicherheit, Ballwurfsicherheit, Indoor, CE
Regiolux GmbH
Typ: THLA/1500-1 LED 4900 840 ET vw RAL 9016
Artikelnummer: 68110014100
Produkt-Deeplink: https://www.regiolux.de/de/article/68110014100
Staatliche Förderprogramme: BEG - Bundesförderung für effiziente Gebäude (gültig nur für Deutschland)
Allgemeine Garantiebedingungen: www.regiolux.de/de/Service/Garantie
Abmessungen (LxBxH/DxH): 1548mm x 184mm x 90mm
Kabeleinführung KE (X/Y): 0mm/70mm
Ausstrahlungswinkel: 95°
Bestückung: LED, Farbwiedergabe/Lichtfarbe CRI ≥ 80 / 4000K
Farborttoleranz: 3SDCM
Photobiologische Sicherheit (Leuchte): RG1
LED-Lebensdauer: 50000h L80/B10 (Tq 25°C)
Bemessungslichtstrom: 4860lm
Leuchten Lichtausbeute: 128lm/W
Betriebsgerät: Elektronischer Treiber (1 Stück)
Systemleistung: 38W
Energieeffizienzklasse/Lichtquelle: B
Netzspannung: 230V
Netzfrequenz: 50Hz
Stoßfestigkeitsgrad-IK: IK03
Umgebungstemperatur: ta 25°C
UGR q/l: 19.2 / 19.5
Prüfzeichen: IP20, Schutzklasse I, F, Tennisballsicherheit, Ballwurfsicherheit, Indoor, CE
Regiolux GmbH
Typ: THLA/1500-1 LED 4900 840 ET vw RAL 9016
Artikelnummer: 68110014100
Produkt-Deeplink: https://www.regiolux.de/de/article/68110014100
Staatliche Förderprogramme: BEG - Bundesförderung für effiziente Gebäude (gültig nur für Deutschland)
Allgemeine Garantiebedingungen: www.regiolux.de/de/Service/Garantie
Maßskizze

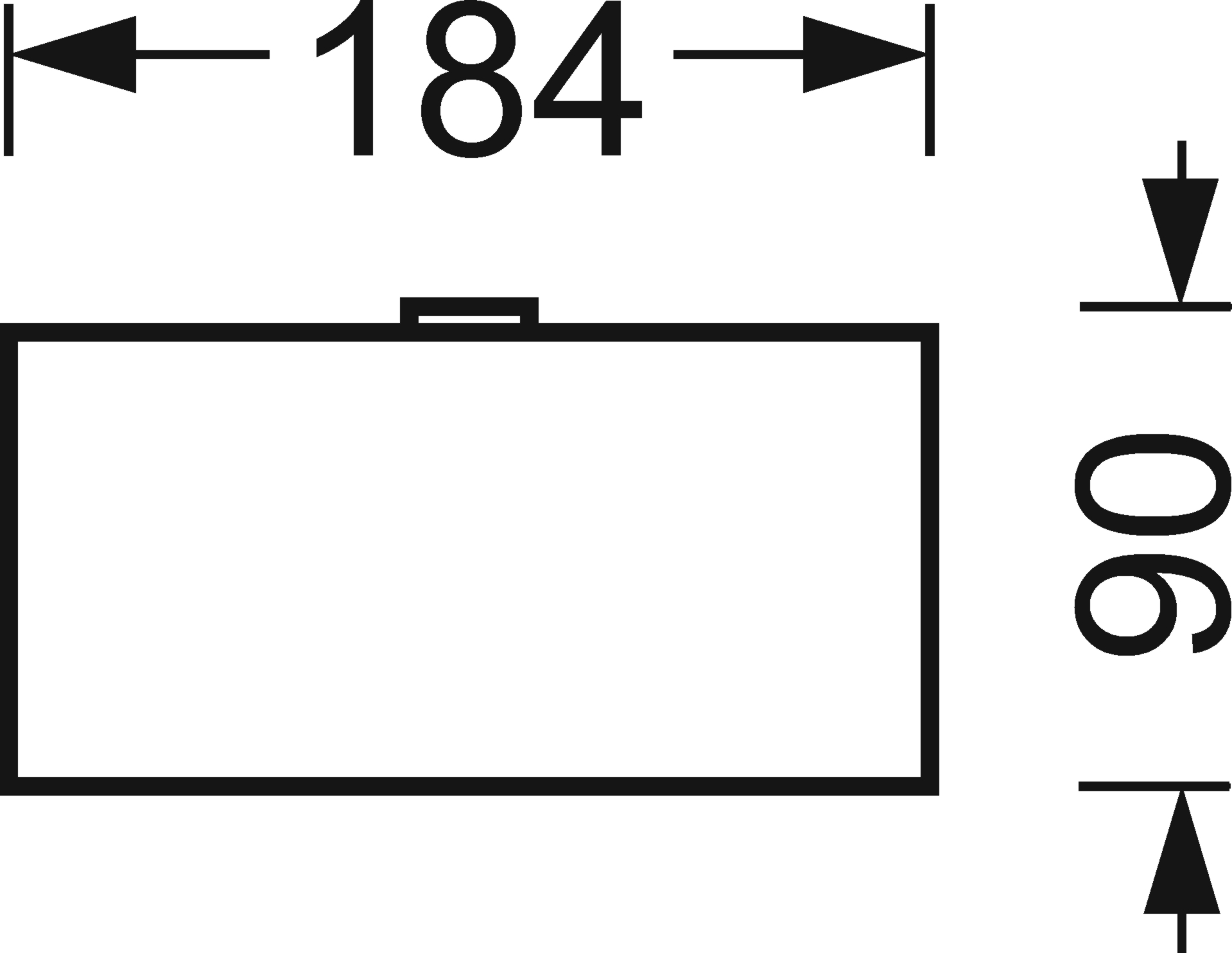

Querschnitt | (Q)

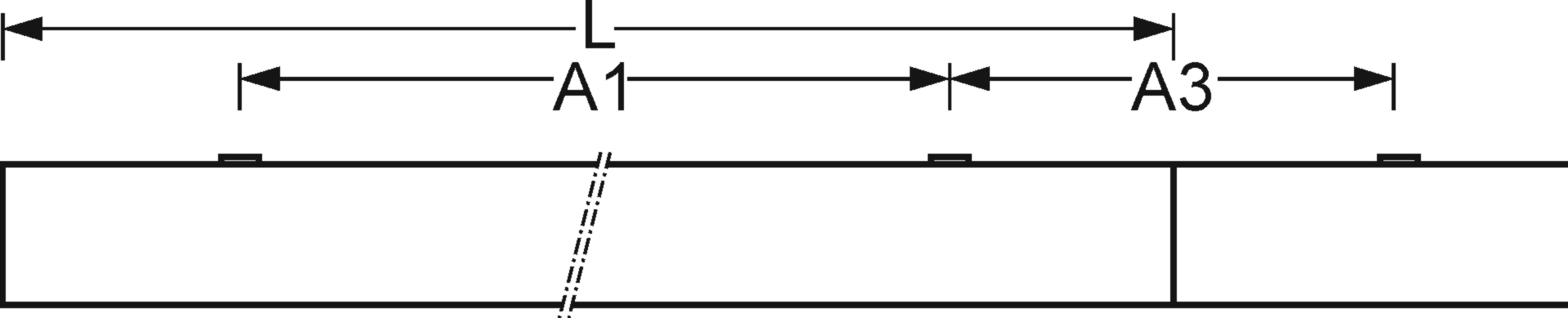

Längsschnitt | (LL)
Sonstiger Schnitt | (EXT)

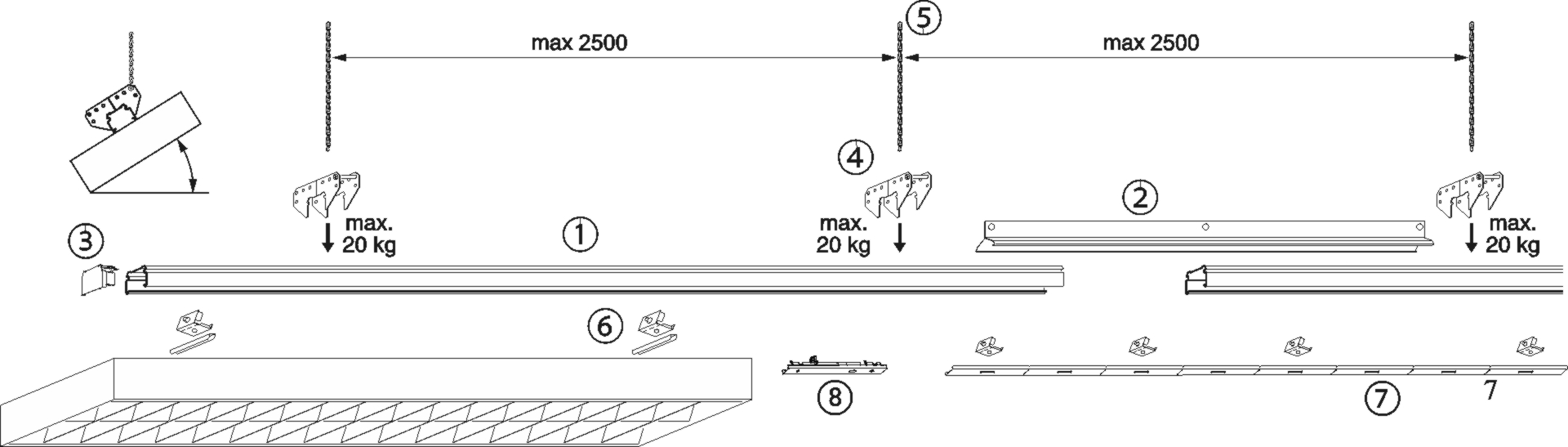

Explosionszeichnung | (EXP)
Kabeleinführung | (KE X/Y)
| Maße | ||
|---|---|---|
| L | 1548 mm | Länge |
| B | 184 mm | Breite |
| H | 90 mm | Höhe |
| A1 | 1300 mm | Befestigungsabstand Einzelmontage |
| A3 | 248 mm | Befestigungsabstand zwischen den Leuchten in Lichtbandanordnung |
| X | 0 mm | Abstand Kabeleinführung zur Leuchtenmitte auf der X-Achse (längs) |
| Y | 70 mm | Abstand Kabeleinführung zur Leuchtenmitte auf der Y-Achse (quer) |
Planungsdaten / Lichttechnik
| Lichttechnik | |
|---|---|
| Referenz | LED 4900lm 840 |
| ηLB | 100 % |
| Φ ↓/↑ | 100 % / 0 % |
| UGR q/l | 19.2 / 19.5 |
Mediendaten
Zubehörartikel für:
Zubehör
1. Tragschiene unverdrahtet SDT-Basic
2. Tragschienen Verbinder SDT-AP
3. Tragschienen Schutz-Abdeckung SDTEM
4. Aufhänge-Set SDT -WA bzw. SDTT
5. Aufhänge-Set SDTTK für SDTT bzw. Kette KK
6. Leuchtenaufhänger SDLAD
7. Blindabdeckung SDBAV
2. Tragschienen Verbinder SDT-AP
3. Tragschienen Schutz-Abdeckung SDTEM
4. Aufhänge-Set SDT -WA bzw. SDTT
5. Aufhänge-Set SDTTK für SDTT bzw. Kette KK
6. Leuchtenaufhänger SDLAD
7. Blindabdeckung SDBAV
